單玻P-PERC EX535-560M-144(HC)(182)
535W-560W 輸出功率 144半電池片 182*91mm 21.7% 最大轉換效率 0 ~ + 3% 正公差
所屬分類：
咨詢熱線：
詳細介紹
535W-560W 輸出功率
144半電池片 182*91mm
21.7% 最大轉換效率
0 ~ + 3% 正公差
優(yōu)質質保
--12年產品質保
--25年線性功率輸出質保
體系認證
IEC61215(2021), IEC61730(2016)
UKCA ICE61730(2018)
ISO9001:2015: 質量管理體系認證
ISO45001:2018: 職業(yè)健康安全管理體系認證
產品認證

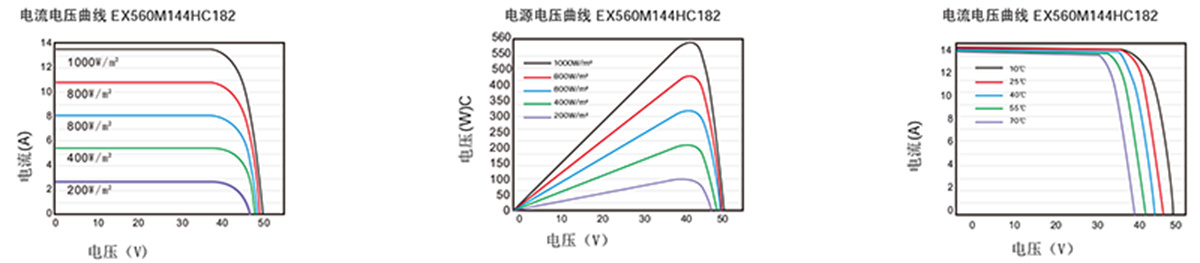

組件原理圖
說明
|
電池 |
單晶硅片電池 |
|
重量 |
28kg土3% |
|
尺寸 |
2279土2mmX 1134土2mmX 35土1mm |
|
電纜橫切面面積 |
4mm2 (IEC), 12 AWG(UL) |
|
半片電池數量 |
144（ 6X 24) |
|
接線盒 |
IP68, 3 diodes |
|
連接器 |
QC 4.10(1000V) |
|
電纜長度 |
300m m (+ )/400m m (- ) |
|
包裝配置 |
31片 / 托 |

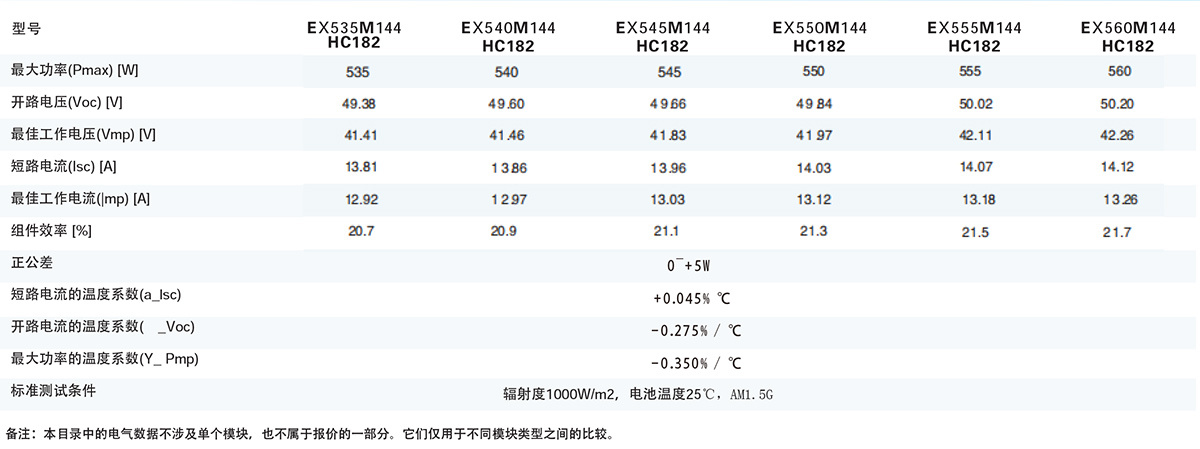

標準測試條件電氣參數
雙玻電器參數
|
型號 |
EX535M |
EX540M |
EX545M |
EX550M |
EX555M |
EX560M |
|
最大功率(Pmax) [W] |
583 |
589 |
594 |
600 |
605 |
610 |
|
開路電壓(Voc) [V] |
49.34 |
49.60 |
49.66 |
49.84 |
50.02 |
50.20 |
|
最佳工作電壓(Vmp) [V] |
41.41 |
41.64 |
41.83 |
41.97 |
42.11 |
42.26 |
|
短路電流(Isc) [A] |
15.05 |
15.11 |
15.22 |
15.29 |
15.34 |
15.39 |
|
最佳工作電流(|mp) [A] |
14.08 |
14.14 |
14.20 |
14.30 |
14.37 |
14.45 |
|
雙玻測試條件 |
輻射度1000W/m2 |
電池溫度25℃ |
風速1km/h |
AM1.5G |
操作條件
|
操作條件 |
|
|
最大系統(tǒng)電壓 |
1000V/1500V DC |
|
操作溫度 |
-40℃-+85℃ |
|
最大串聯保險絲額定值 |
25A |
|
前最大靜載荷 |
5400Pa (1121b/ft²) |
|
測試條件 |
45士2°C |
|
安全等級 |
ClassⅡ |
|
防火性能 |
UL Type 1 |
