單玻P-PERC EX445-470M-120(HC)(182)
445W-470W 輸出功率 21.7% 最大轉換效率 120半電池片 182*91mm 0 ~+3% 正公差
關鍵詞：
所屬分類：
咨詢熱線：
詳細介紹
445W-470W 輸出功率
21.7% 最大轉換效率
120半電池片 182*91mm
0 ~+3% 正公差
優質質保
--12年產品質保
--25年線性功率輸出質保
體系認證
IEC61215(2021), IEC61730(2016)
UKCA ICE61730(2018)
ISO9001:2015: 質量管理體系認證
ISO45001:2018: 職業健康安全管理體系認證
產品認證

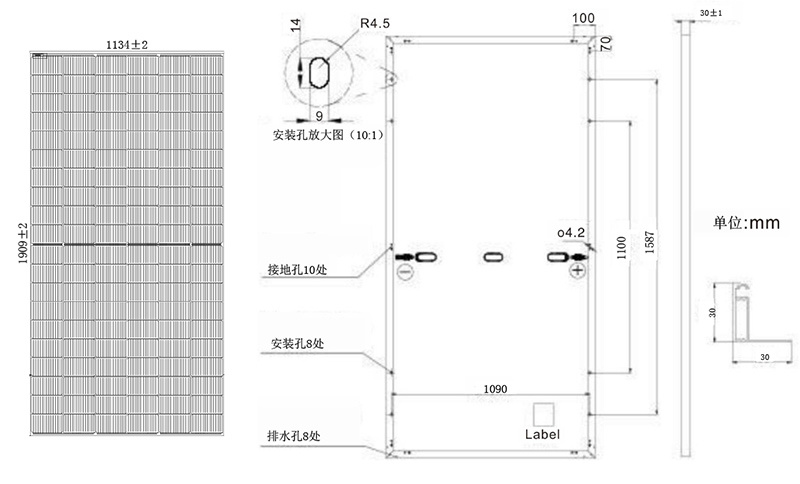

組件原理圖
備注：可根據要求定制框架顏色和電纜長度
說明
|
電池 |
單晶硅片電池 |
|
重量 |
24.2kg土3% |
|
尺寸 |
1909土2mmX 1134土2mmX 30土1mm |
|
電纜橫切面面積 |
4mm2 (IEC), 12 AWG(UL) |
|
半片電池數量 |
120（6*20） |
|
接線盒 |
IP68, 3 diodes |
|
連接器 |
QC 4.10(1000V) |
|
電纜長度 |
300m m (+ )/400m m (- ) |
|
包裝配置 |
36片 / 托 |
標準測試條件電氣參數
|
型號 |
EX445M120HC182 |
EX450M120HC182 |
EX455M120HC182 |
EX460M120HC182 |
EX465M120HC182 |
EX470M120HC182 |
|
最大功率(Pmax) [W] |
445 |
450 |
455 |
460 |
465 |
470 |
|
開路電壓(Voc) [V] |
41.16 |
41.33 |
41.50 |
41.67 |
41.84 |
42.00 |
|
最佳工作電壓(Vmp) [V] |
34.53 |
34.70 |
34.87 |
35.04 |
35.21 |
35.37 |
|
短路電流(Isc) [A] |
13.78 |
13.86 |
13.94 |
14.02 |
14.09 |
14.17 |
|
最佳工作電流(|mp) [A] |
12.89 |
12.97 |
13.05 |
13.13 |
13.21 |
13.29 |
|
組件效率 [%] |
20.6 |
20.8 |
21.02 |
21.2 |
21.5 |
21.7 |
|
正公差 |
|
|
0~+3% |
|
|
|
|
短路電流的溫度系數(a_lsc) |
|
|
+0 . 045% ℃ |
|
|
|
|
開路電流的溫度系數(β_Voc) |
|
|
- 0 . 275% / ℃ |
|
|
|
|
最大功率的溫度系數(Y_ Pmp) |
|
|
- 0 . 350% / ℃ |
|
|
|
|
標準測試條件 |
|
|
輻射度1000W/m2， 電池溫度25℃ , AM1.5G |
|
|
|
備注： 本目錄中的電氣數據不涉及單個模塊，也不屬于報價的一部分。它們僅用于不同模塊類型之間的比較。
雙玻電器參數
|
型號 |
EX445M120HC182 |
EX445M120HC182 |
EX445M120HC182 |
EX445M120HC182 |
EX445M120HC182 |
EX445M120HC182 |
|
最大功率(Pmax) [W] |
485 |
491 |
496 |
501 |
507 |
512 |
|
開路電壓(Voc) [V] |
41.16 |
41.33 |
41.50 |
4.67 |
41.84 |
42.00 |
|
最佳工作電壓(Vmp) [V] |
34.53 |
34.70 |
34.87 |
35.04 |
35.21 |
35.37 |
|
短路電流(Isc) [A] |
15.02 |
15.11 |
15.19 |
15.28 |
15.36 |
15.45 |
|
最佳工作電流(|mp) [A] |
14.05 |
14.14 |
14.22 |
14.31 |
14.40 |
14.49 |
|
雙玻測試條件 |
|
|
輻射度1000W/m2， 電池溫度25℃，風速1km/h,AM1.5G |
|
|
|
操作條件
|
最大系統電壓 |
1000V/1500V DC |
|
操作溫度 |
-40℃-+85℃ |
|
最大串聯保險絲額定值 |
25A |
|
前最大靜載荷 |
5400Pa (1121b/ft²) |
|
測試條件 |
45士2°C |
|
安全等級 |
ClassⅡ |
|
防火性能 |
UL Type 1 |

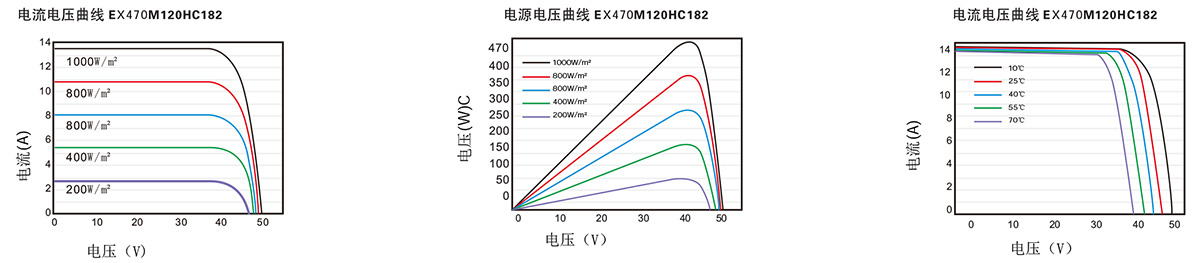

特性
