單玻N-TOPcon EX560-580-144(HC)(182)
560W-580W 輸出功率 22.4% 最大轉換效率 144半電池片 182*91mm 0 ~ + 3% 正公差
關鍵詞：
所屬分類：
咨詢熱線：
詳細介紹
560W-580W 輸出功率
22.4% 最大轉換效率
144半電池片 182*91mm
0 ~ + 3% 正公差
優質質保
--12年產品質保
--25年線性功率輸出質保
體系認證
IEC61215(2021), IEC61730(2016)
UKCA ICE61730(2018)
ISO9001:2015: 質量管理體系認證
ISO45001:2018: 職業健康安全管理體系認證
產品認證

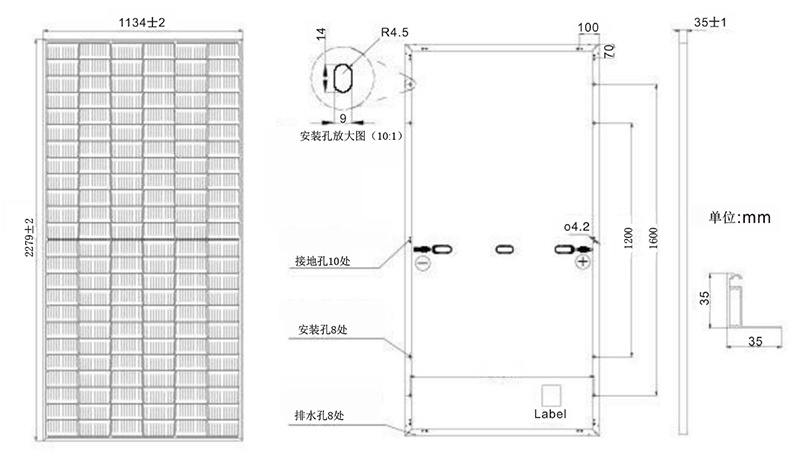

組件原理圖
備注：可根據要求定制框架顏色和電纜長度
說明
|
電池 |
單晶硅片電池 |
|
重量 |
28kg土3% |
|
尺寸 |
2279土2mmX 1134土2mmX 35土1mm |
|
電纜橫切面面積 |
4mm2 (IEC), 12 AWG(UL) |
|
半片電池?cái)?shù)量 |
144（ 6X 24) |
|
接線盒 |
IP68, 3 diodes |
|
連接器 |
QC 4.10(1000V) |
|
電纜長度 |
300m m (+ )/400m m (- ) |
|
包裝配置 |
31片 / 托 |
標準測試條件電氣參數
|
型號 |
EX560TC144HC182 |
EX565TC144HC182 |
EX570TC144HC182 |
EX575TC144HC182 |
EX580TC144HC182 |
|
最大功率(Pmax) [W] |
560 |
565 |
570 |
575 |
580 |
|
開路電壓(Voc) [V] |
50.60 |
50.82 |
51.02 |
51.20 |
51.42 |
|
最佳工作電壓(Vmp) [V] |
42.35 |
42.54 |
42.73 |
42.88 |
43.11 |
|
短路電流(Isc) [A] |
14.01 |
14.06 |
14.12 |
14.24 |
14.47 |
|
最佳工作電流(|mp) [A] |
13.23 |
13.29 |
13.35 |
13.41 |
14.47 |
|
組件效率 [%] |
21.7 |
21.9 |
22.1 |
21.2 |
22.4 |
|
正公差 |
|
|
0~+5W |
|
|
|
短路電流的溫度系數(a_lsc) |
|
|
+0 . 045% ℃ |
|
|
|
開路電流的溫度系數(β_Voc) |
|
|
- 0 . 275% / ℃ |
|
|
|
最大功率的溫度系數(Y_ Pmp) |
|
|
- 0 . 350% / ℃ |
|
|
|
標準測試條件 |
|
輻射度1000W/m2， |
電池溫度25℃ , AM1.5G |
|
|
備注： 本目錄中的電氣數據不涉及單個模塊，也不屬于報價的一部分。它們僅用于不同模塊類型之間的比較。
雙玻電器參數
|
型號 |
EX560TC144HC182 |
EX565TC144HC182 |
EX570TC144HC182 |
EX575TC144HC182 |
EX580TC144HC182 |
|
最大功率(Pmax) [W] |
616 |
622 |
627 |
633 |
638 |
|
開路電壓(Voc) [V] |
50.88 |
51.10 |
51.32 |
51.54 |
51.76 |
|
最佳工作電壓(Vmp) [V] |
42.33 |
42.1 |
42.70 |
42.88 |
43.06 |
|
短路電流(Isc) [A] |
15.41 |
15.47 |
15.53 |
15.66 |
15.92 |
|
最佳工作電流(|mp) [A] |
14.56 |
14.63 |
14.69 |
14.76 |
14.83 |
|
雙玻測試條件 |
|
輻射度1000W/m2， |
電池溫度25℃ ,風速1km/h, AM1.5G |
|
|
操作條件
|
最大系統電壓 |
1000V/1500V DC |
|
操作溫度 |
-40℃-+85℃ |
|
最大串聯保險絲額定值 |
25A |
|
前最大靜載荷 |
5400Pa (1121b/ft²) |
|
測試條件 |
45士2°C |
|
安全等級 |
ClassⅡ |
|
防火性能 |
UL Type 1 |
特性
