單玻N-TOPcon EX420-440TC-108(HC)(182)
420W-440W 輸出功率 22.5% 最大轉換效率 108半電池片 182*91mm 0 ~ + 3% 正公差
關鍵詞：
所屬分類：
咨詢熱線：
詳細介紹
420W-440W 輸出功率</br>
22.5% 最大轉換效率
108半電池片 182*91mm
0 ~ + 3% 正公差
備注：可根據要求定制框架顏色和電纜長度
優質質保
--12年產品質保
--25年線性功率輸出質保
體系認證
IEC61215(2021), IEC61730(2016)
UKCA ICE61730(2018)
ISO9001:2015: 質量管理體系認證
ISO45001:2018: 職業健康安全管理體系認證
產品認證

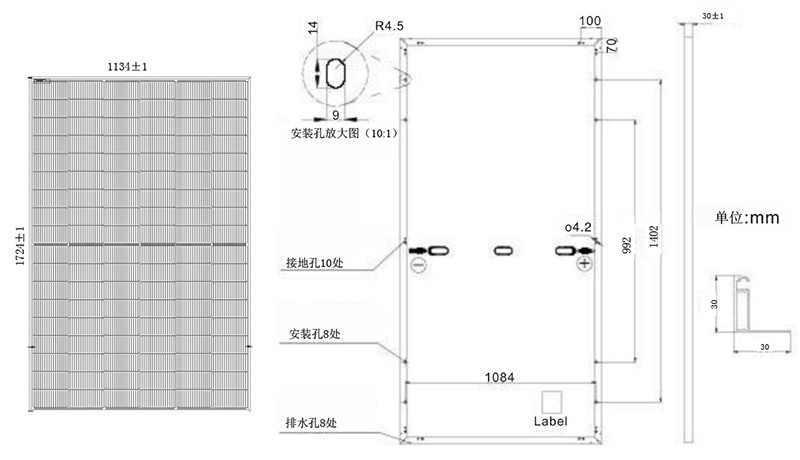

組件原理圖
說明
|
電池 |
單晶硅片電池 |
|
重量 |
22.6kg土3% |
|
尺寸 |
1724土2mmX 1134土2mmX 30土1mm |
|
電纜橫切面面積 |
4mm2 (IEC), 12 AWG(UL) |
|
半片電池?cái)?shù)量 |
108（6*18） |
|
接線盒 |
IP68, 3 diodes |
|
連接器 |
QC 4.10(1000V) |
|
電纜長度 |
300m m (+ )/400m m (- ) |
|
包裝配置 |
37片 / 托 |
標準測試條件電氣參數
|
型號 |
EX420TC108HC182 |
EX425TC108HC182 |
EX430M108HC182 |
EX435TC108HC182 |
EX440TC108HC182 |
|
最大功率(Pmax) [W] |
420 |
425 |
430 |
435 |
440 |
|
開路電壓(Voc) [V] |
37.95 |
38.12 |
38.27 |
38.40 |
38.75 |
|
最佳工作電壓(Vmp) [V] |
31.76 |
31.91 |
32.05 |
32.16 |
32.33 |
|
短路電流(Isc) [A] |
14.01 |
14.06 |
14.12 |
14.47 |
14.24 |
|
最佳工作電流(|mp) [A] |
13.23 |
13.32 |
13.42 |
13.53 |
13.61 |
|
組件效率 [%] |
21.5 |
21.7 |
22.0 |
22.3 |
22.5 |
|
正公差 |
|
|
0~+3% |
|
|
|
短路電流的溫度系數(a_lsc) |
|
|
+0 . 045% ℃ |
|
|
|
開路電流的溫度系數(β_Voc) |
|
|
- 0 . 275% / ℃ |
|
|
|
最大功率的溫度系數(Y_ Pmp) |
|
|
- 0 . 350% / ℃ |
|
|
|
標準測試條件 |
|
輻射度1000W/m2， |
電池溫度25℃ , AM1.5G |
|
|
備注：本目錄中的電氣數據不涉及單個模塊，也不屬于報價的一部分。它們僅用于不同模塊類型之間的比較。
雙玻電器參數
|
型號 |
EX420TC108HC182 |
EX420TC108HC182 |
EX420TC108HC182 |
EX420TC108HC182 |
EX420TC108HC182 |
|
最大功率(Pmax) [W] |
462 |
468 |
473 |
479 |
484 |
|
開路電壓(Voc) [V] |
38.16 |
38.33 |
38.49 |
38.66 |
38.82 |
|
最佳工作電壓(Vmp) [V] |
31.75 |
31.88 |
32.03 |
32.16 |
32.30 |
|
短路電流(Isc) [A] |
15.41 |
15.47 |
15.53 |
15.66 |
15.92 |
|
最佳工作電流(|mp) [A] |
14.55 |
14.67 |
14.77 |
14.88 |
14.99 |
|
雙玻測試條件 |
|
輻射度1000W/m2， |
電池溫度25℃ ,風速1km/h, AM1.5G |
|
|
操作條件
|
最大系統電壓 |
1000V/1500V DC |
|
操作溫度 |
-40℃-+85℃ |
|
最大串聯保險絲額定值 |
25A |
|
前最大靜載荷 |
5400Pa (1121b/ft²) |
|
測試條件 |
45士2°C |
|
安全等級 |
ClassⅡ |
|
防火性能 |
UL Type 1 |
特性
